Wszyscy się chyba zgodzą, że dobry wzmacniacz brzmi dobrze tylko z dobrymi kolumnami głośnikowymi. Nie usłyszymy wielu „smaczków” słuchanej muzyki gdy kolumny głośnikowe będą mało szczegółowe.

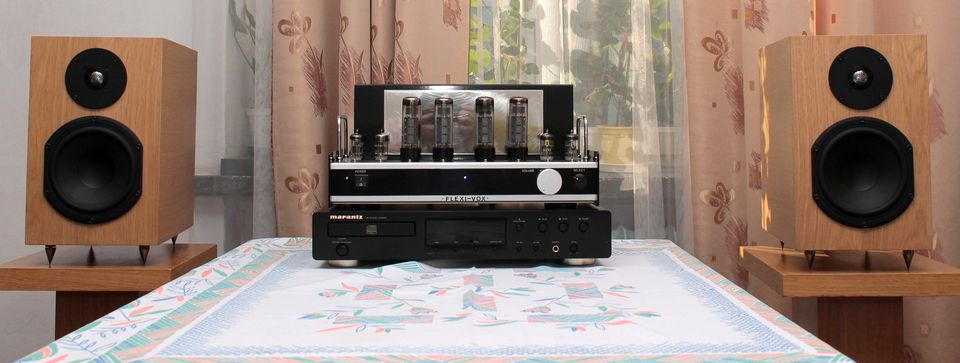

Prezentuję kolumny głośnikowe, które świetnie współpracują z lampowym wzmacniaczem
Flexi-vox II i które są w stanie wykazać pełne walory tego wzmacniacza, czego nie można było osiągnąć na dużych kolumnach podłogowych “Magnat” i “Dali”.
Założenia konstrukcyjne

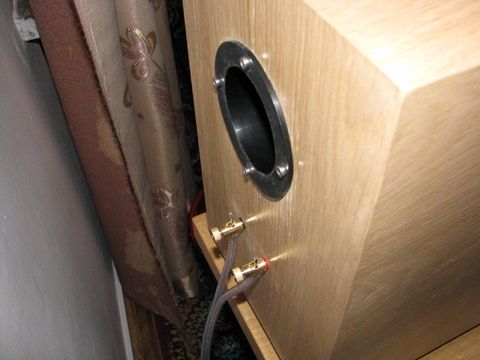

Przyjęta pojemność obudowy kolumny to ok. 20 litrów. Średnica otworu bas-refleks (z tyłu kolumny) 55mm. Zalecana długość kanału (regulowana) wynosi 140mm. (strojenie na ok. 45Hz).
Wymiary zewnętrzne kolumny wynoszą: szer. 223mm., wys., 360mm., i gł., 388mm.
Materiał to płyta mdf o grubości 22mm.
Częstotliwość podziału
fg dla kolumn głośnikowych dwudrożnych zawiera się w przedziale 2000Hz do 5000Hz. Najczęściej 3000Hz do 4000Hz. Im „mocniejszy” głośnik wysokotonowy, tym
fg może być niższa.
Na podstawie charakterystyk elektrycznych głośników przyjąłem
fg 3000Hz.
Obliczenia elementów zwrotnicy:

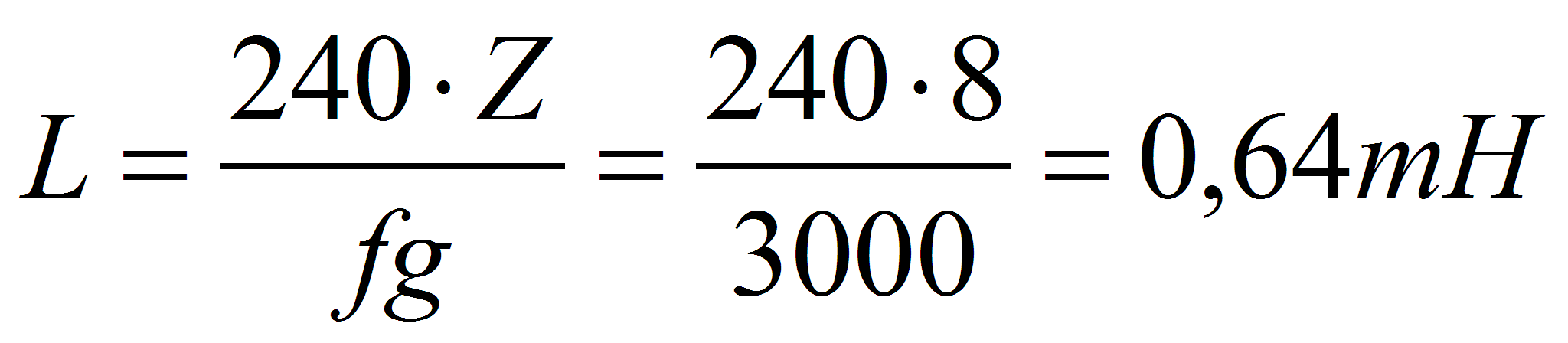

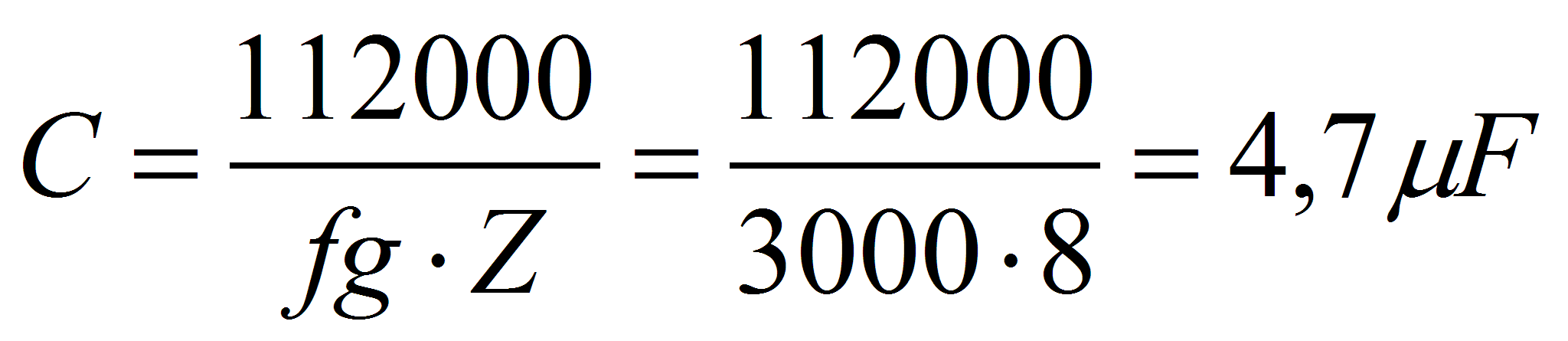

Dla filtra II rzędu: -
 ,
gdzie: Z (8) jest impedancją głośnika nisko-średnio tonowego. -
 .
Wznoszącą charakterystykę impedancji głośnika nisko-średnio tonowego skompensowano przez dwójnik
RC przyłączony do głośnika, -
 ,

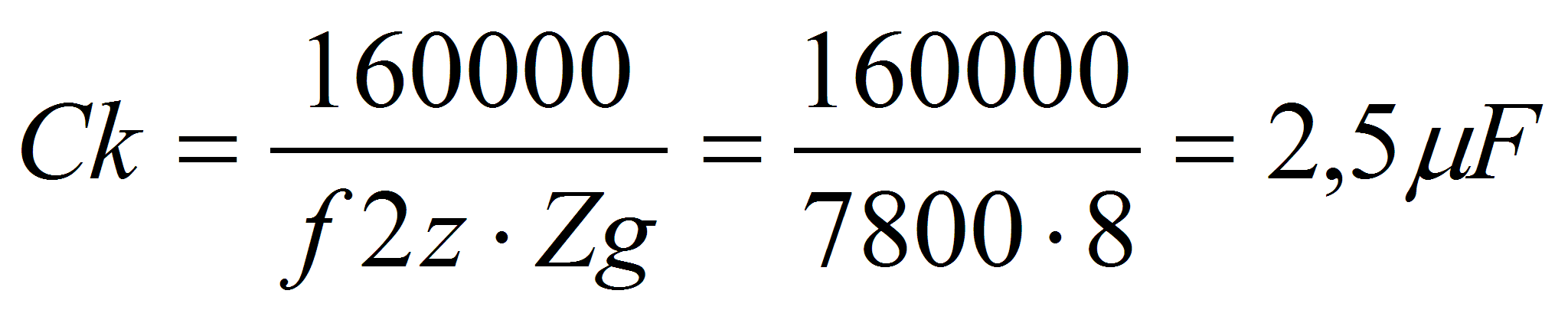

gdzie: f2z (7800Hz) jest częstotliwością, przy której impedancja głośnika nisko-średnio tonowego jest dwa razy większa od jego impedancji
znamionowej
Zg = 8 . -
 .

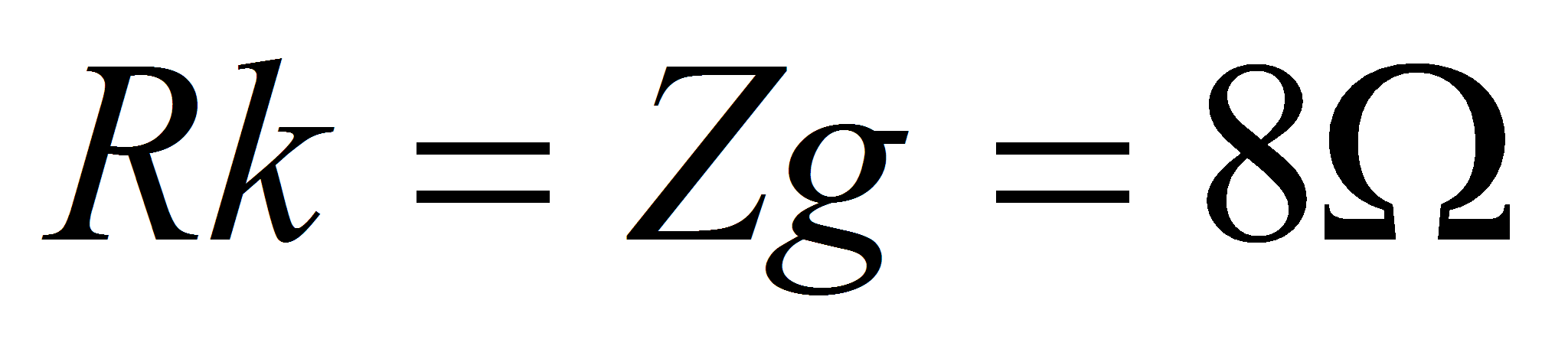

Rezystor szeregowy (5.1), dla głośnika wysokotonowego, dobrany na podstawie odsłuchów próbnych.

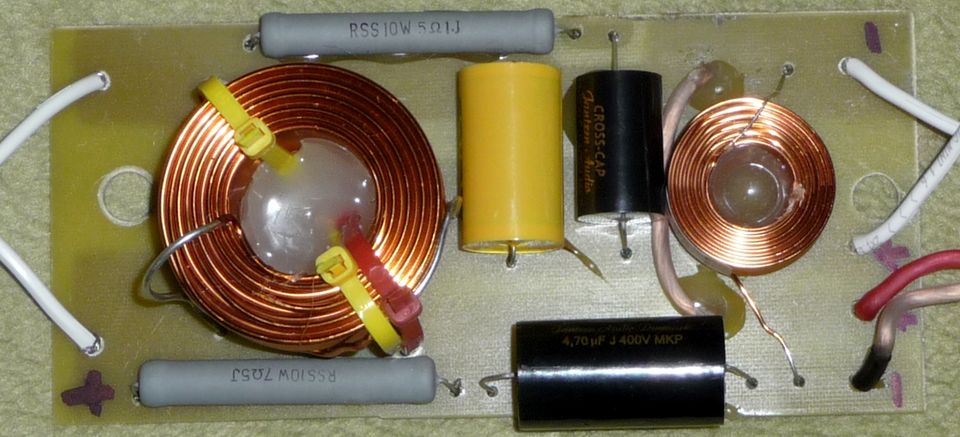

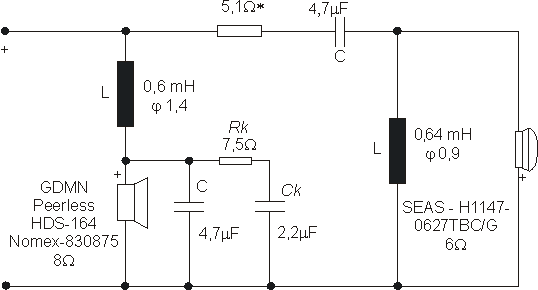

Schemat zwrotnicy

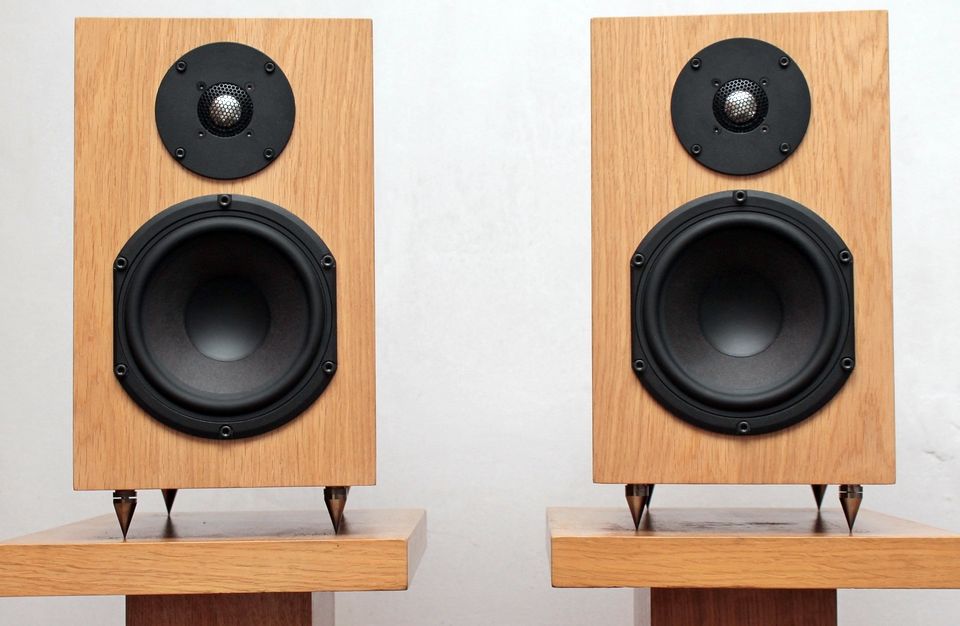

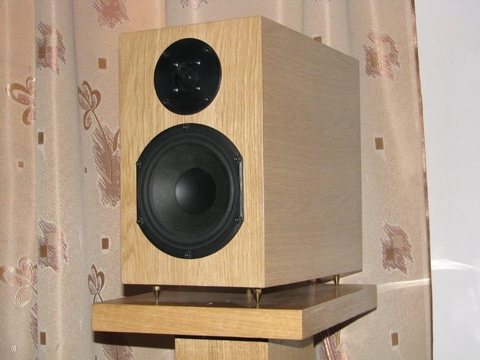

W kolumnach zastosowałem:
Głośnik Peerless HDS-164 Nomex – 830875
(nisko-średnio tonowy)
http://www.loudspeakershop.eu/glosnik-peerless-hds164-nomex-830875-p-1709.html
SEAS-H1147-0627TBC/G (wysokotonowy) http://www.europe-audio.com/Product.asp?Product_ID=3383
Wykonanie obudów kolumn i podstawek zleciłem zakładowi stolarskiemu.
Koszt budowy jednej kolumny, z podstawką, wyniósł ok.
1000zł.
|
