Lampowy wzmacniacz gitarowy 50W

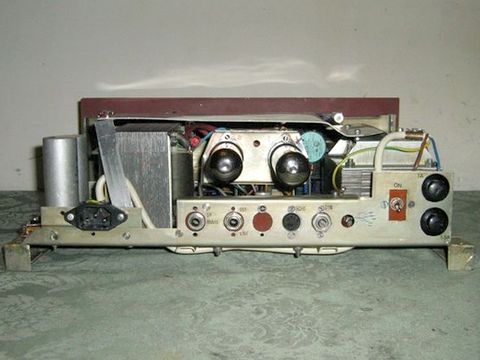

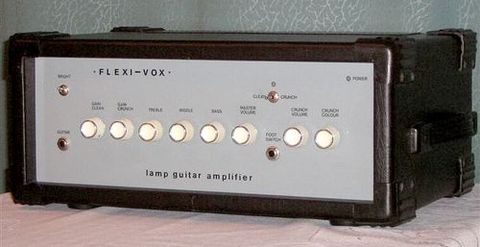

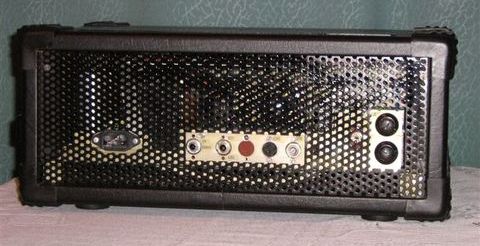

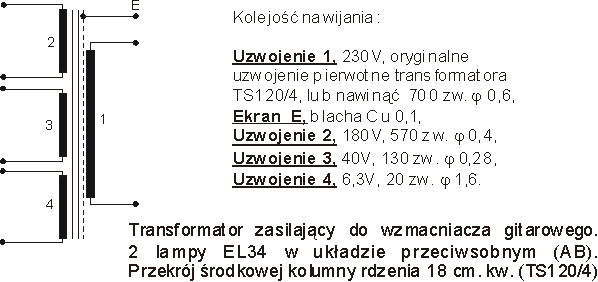

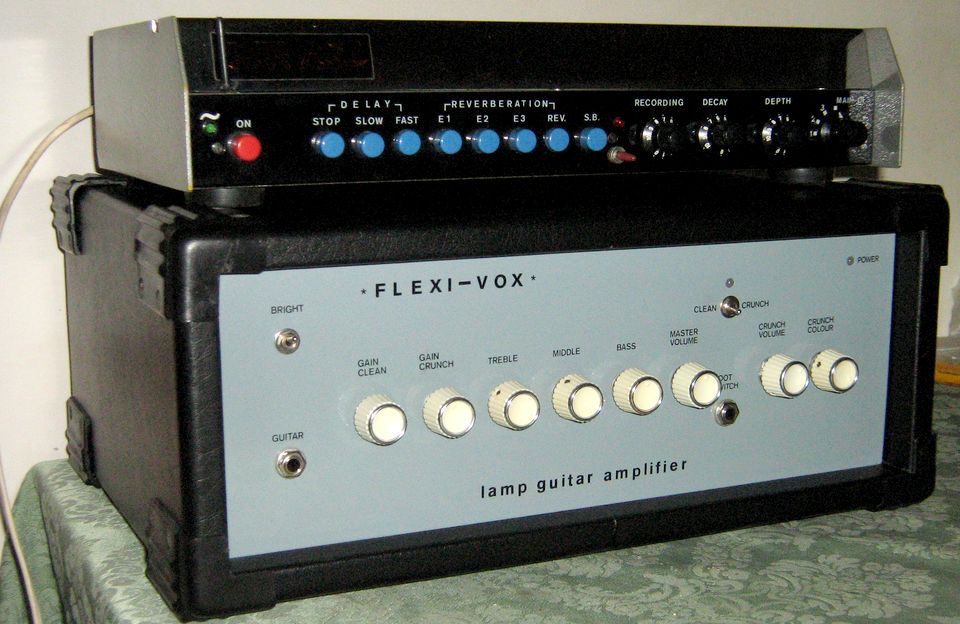

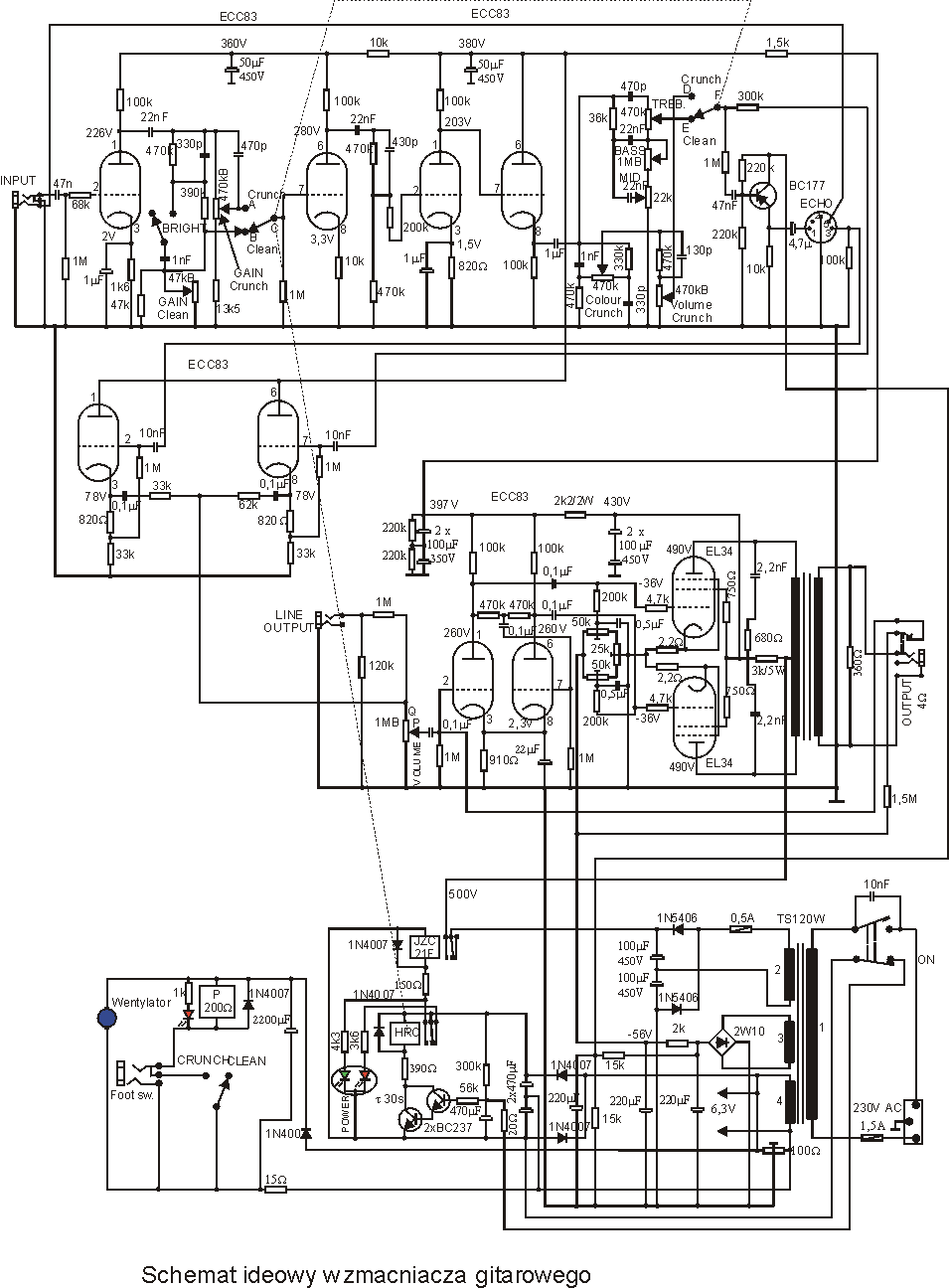

Wzmacniacz wzorowany jest na konstrukcjach z lat 60-tych (VOX i Marshall). Wyposażony jest w dwa kanały: CLEAN i CRUNCH przełączane przekaźnikiem. Wybór kanału przeprowadza się ręcznie przy pomocy przełącznika CLEAN-CRUNCH znajdującego się na płycie czołowej lub nożnie (gniazdo FOOT-SWITCH). Załączenie kanału CRUNCH sygnalizowane jest czerwoną diodą LED. Wzmacniacz załącza się wyłącznikiem umieszczonym na tylnej ścianie co sygnalizowane jest na płycie czołowej czerwoną, a po 30 s, zieloną diodą LED.  Posiada układ opóźnionego załączania napięcia anodowego. Przy wyjętej wtyczce głośnikowej, odwracacz fazy jest zatkany ujemnym napięciem z zasilacza.   Na płycie czołowej znajdują się: przełącznik BRIGHT przełącznik kanałów CLEAN-CRUNCH Potencjometry: CLEAN GAIN CRUNCH GAIN TREBLE MIDDLE BASS MASTER VOLUME CRUNCH VOLUME CRUNCH COLOUR Gniazda: GUITAR FOOT SWITCH   Na płycie tylnej znajdują się: sieciowe gniazdo zasilania, gniazda bezpieczników, sieciowego i anodowego, gniazdo głośnikowe SP (4 ), gniazdo kamery pogłosowej (ECHO), gniazdo LINE OUTPUT, potencjometr symetryzacji lamp mocy. Dane techniczne Zasilanie 230V. Moc wyjściowa 50W. Oporność obciążenia 4  Wymiary: 400 x 290 x 170. Masa 15 kg. Lampy: 4 x ECC83,    2 x EL34   Schemat wzmacniacza     Transformator zasilający    Transformator głośnikowy    Kilka zdjęć wzmacniacza: Wzmacniacz posiada bardzo solidną obudowę oklejoną czarną dermą. Do jego przenoszenia służy wygodny uchwyt paskowy.

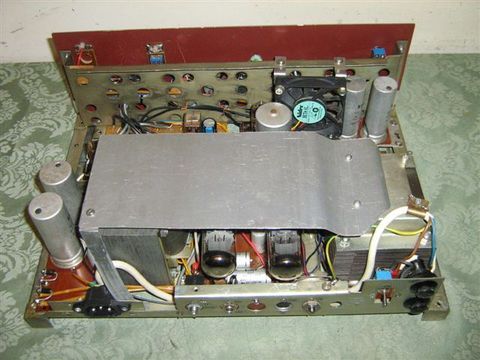

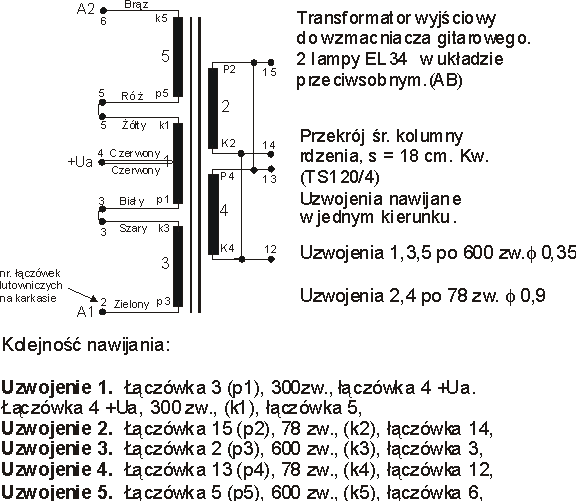

Do budowy wzmacniacza wykorzystałem chassis ze wzmacniacza „Meloman 25”, do którego przykręciłem płytę czołową z blachy aluminiowej o grubości 2mm. Wykorzystałem także sporą część jego płytki drukowanej (zasilacz, wzmacniacz mocy), resztę obciąłem. Pozostałe bloki układu zamontowałem na płytkach drukowanych, które przykręciłem do chassis. We wnętrzu umieściłem wentylator z zasilacza komputerowego.

      Józef Łukaszuk,

     Kontakt:   jlukas200(małpa)wp.pl

Bezpieczeństwo:

Zanim zaczniesz samodzielnie pracować z wysokimi napięciami, poczytaj o skutkach działania prądu na organizm człowieka na stronie "Bezpiecznie!"

Bądź ostrożny! Zawsze pracuj uważnie i z wyobraźnią.

Urządzenia elektroniczne zwykle są zasilane z sieci 230V.
Napięcie sieciowe jest niebezpieczne, dlatego stosuj przemyślane rozwiązania swoich konstrukcji tak, by nie narazić siebie i innych użytkowników na porażenie prądem elektrycznym!

W urządzeniach lampowych występują wysokie napięcia. Wszelkich regulacji dokonuj przy wyłączonym zasilaniu i po rozładowaniu kondensatorów wysokonapięciowych!

Lampy i niektóre elementy rozgrzewają się do wysokiej temperatury. Łatwo o poparzenie!
