Bufory lampowe.
Bufory charakteryzują się dużą impedancją wejściową i niską wyjściową, co powoduje że nie obciążają źródła sygnału (np. CD) i łatwo dopasowują się do wzmacniacza. Mają wzmocnienie mniejsze niż jeden, czyli tłumią sygnał. Wtórnik katodowy
Jako bufor może pracować najprostszy układ - wtórnik katodowy (układ ze Wspólną Anodą).
Wtórnik katodowy ma wysoką impedancję wejścia, niską wyjścia, szerokie pasmo przenoszenia. Impedancja wyjścia w przybliżeniu wynosi: Rwy=1/Sa.

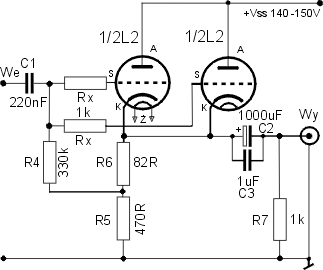

W przypadku lamp o dużym nachyleniu Sa, impedancja jest bardzo niska, rzędu kilkudziesięciu omów. Można ją obniżyć o połowę łącząc równolegle dwie lampy (jak na schemacie).
Stosując np. dwie ECC88 połączone równolegle, impedancja wyjścia wynosi ok. 40 omów. Wadą wtórnika jest pewna niesymetria wzmocnionego sygnału i wzmocnienie mniejsze niż 1, czyli wtórnik tłumi sygnał.
Natomiast zaletą - dobra liniowość i szerokie (a nawet bardzo szerokie) pasmo przenoszenia. Schemat z lewej - dla zmniejszenia impedancji wyjścia, połączone równolegle dwie triody.
Wtórnik katodowy White'a
 Ciekawy układ który nazwany jest wtórnikiem katodowym White'a. Dwie triody połączone są szeregowo dla napięcia zasilania, co zawęża nam możliwość zastosowania triod do niskonapięciowych, chociaż stosuję także 6N8S, która do niskonapięciowych nie należy. Zaletami takiego układu jest doskonała liniowość charakterystyki zarówno dla dodatnich jak i ujemnych impulsów. Posiada małą pojemność wejściową (małe tłumienie wysokich częstotliwości), równą praktycznie pojemności anoda-siatka plus pojemności montażowe. Współczynnik wzmocnienia jest mniejszy od jedności (tłumi). Oporność wejściowa jest duża a wyjściowa jest bardzo mała, mniejsza od zwykłego wtórnika katodowego i wynosi kilka-kilkanaście omów (Rwy=1/mS), przy założeniu że parametry lamp są identyczne. Stosuje się także kaskadowe wzmacniacze tranzystorowe, których właściwości są analogiczne. Zalety te szczególnie predestynują do użycia tego układu jako bufora lub przedwzmacniacza, a nawet wzmacniacza (np. słuchawkowego, beztransformatorowego, jeżeli użyjemy lamp większej mocy i o niskim napięciu zasilania).

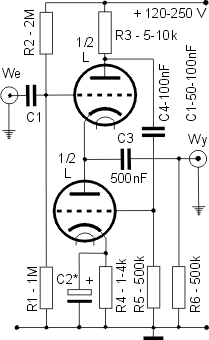

Układ widoczny na schemacie wykonany na ECC88 został pomierzony oscyloskopem i generatorem sygnałów sinusoidalnych, i prostokątnych. Pomiary wykazały bardzo szerokie pasmo przenoszenia, od 5 Hz (-3 dB) do ponad 200 kHz (-1 dB) i bardzo dobrą liniowość w paśmie akustycznym, oraz mały poziom zniekształceń i szumów.
Uwagi tyczące użycia elementów są podobne jak w poprzednich układach. Rezystorami R1 i R2 ustala się polaryzację siatki górnej lampy, natomiast R4 ustalamy polaryzację dolnej lampy i prąd anodowy dla każdego kanału - z reguły będą miały różną wartość, spowodowaną rozrzutem parametrów lamp.
Kondensator elektrolityczny C2 o wartości 22-50 uF/50V można użyć opcjonalnie.
Układ z diodą
Józek Tuliński ze Stanów przysłał mi ciekawy schemat wzmacniacza lampowego, gdzie zamiast rezystorów katodowego i anodowego zastosował diody lampowe. Twierdzi, że zastosowanie diod daje lepsze efekty niż zastosowanie rezystorów.
Wypróbowałem taką aplikację gdzie jedna z triod pracuje jako dioda, bowiem siatka lampy L2 jest połączona z anodą. Zobacz na schemat - dioda (lampa L2) zastępuje rezystor katodowy lampy L1 (która w tym układzie pracuje jako wtórnik katodowy). Wartości C1, C2, R1, R2 jak w poprzednich układach.
Układ działa dobrze, natomiast wadą tego przedwzmacniacza jest oczywiście brak wzmocnienia, jak to we wtórniku.
Czasami w aplikacji zdarza się że dysponujemy "wolną" triodą. Można próbować użyć jej jako "rezystora" polaryzującego siatkę triody pracującej. Można też użyć "prawdziwej" diody lampowej. Jeżeli macie chęć na eksperymenty wypróbujcie różne konfiguracje.
Wtórnik z dopalaczem

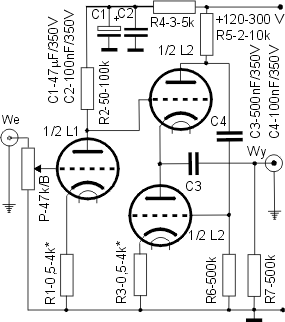

Jeżeli zależy nam na wzmocnieniu, można zastosować dodatkową lampę w układzie WK (wzmacniacz oporowy). Dla oszczędności można zastosować jedną podwójną triodę (L1), wtedy będzie ona obsługiwała oba kanały, lub dwie, oddzielne dla każdego kanału. Ponieważ lampa L1 wzmacnia sygnał kilkakrotnie, zależnie od typu lampy, będzie to "prawdziwy" przedwzmacniacz. Nie musisz stosować jednakowych lamp, jako L1 stosowałem: ECC 82, 83, 85, 88, jako L2 - ECC 88, 6N6P, 6N8C. Taki układ dla 6N8S jest dobrym rozwiązaniem, bowiem w układzie wtórnika lampa ta mało mikrofonuje i nie szumi. Dla tej lampy stosuję napięcie zasilające 250V. Napięcie potrzebne do polaryzacji siatki lampy górnej (L2) pobierane jest z anody lampy L1. Schemat jest chyba jasny, nie będę go omawiał, natomiast wartości rezystorów oznaczonych (*) należy dobrać doświadczalnie, w zależności od rodzaju lampy.
Układ ten możesz zastosować jako wzmacniacz słuchawkowy, ze względu na niską impedancję wyjścia wtórnika White'a. Lampy wyjściowe powinny mieć większą moc, napięcie zasilania też będziesz musiał dać wyższe. We wzmacniaczu słuchawkowym kondensator C4 powinien mieć wtedy pojemność ok. 500 nF, natomiast C3 - elektrolityczny o pojemności przynajmniej 470 uF/350V, tak by można było wysterować słuchawki, które wymagają większego prądu. R7 powinien posiadać niższą wartość, ok. 20-50 kiloomów.
Najpopularniejsze są słuchawki o impedancji 32 omy, która jest trudnym obciążeniem dla lamp, zaleca się stosowanie słuchawek o impedancji 150-600 omów i mocy dobranej do mocy lamp L2.
